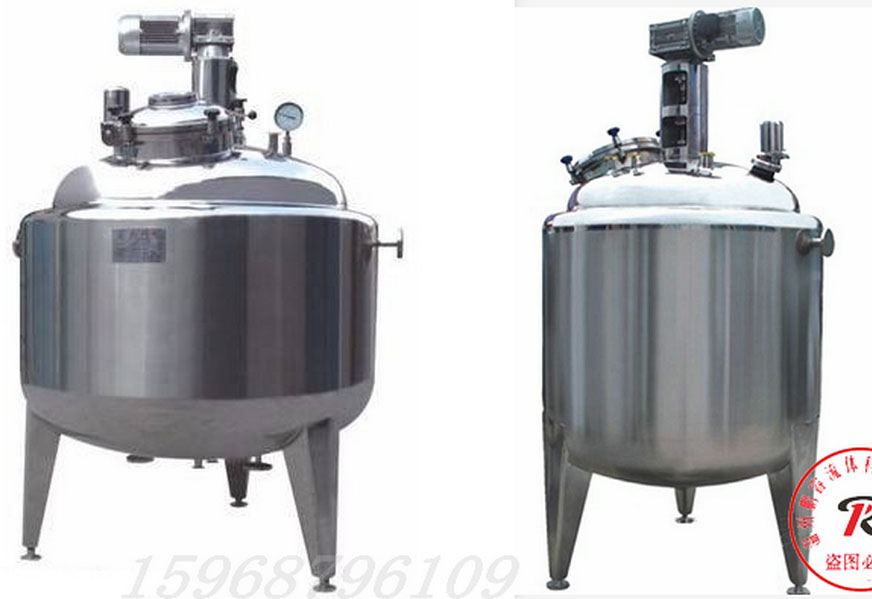

搅拌罐表意即对物料进行搅拌、混配、调和、均质等，不锈钢搅拌罐根据生产工艺的要求设计结构及配置可标准化及人性化。搅拌罐在搅拌过程中可实现进料控制、出料控制、搅拌控制及其它手动自动控制等。搅拌罐也可叫水相罐，广泛应用于涂料、医药、建材、化工、颜料、树脂、食品、科研等行业。该设备可根据用户产品的工艺要求选用碳钢、不锈钢等材料制作，以及设置加热、冷却装置，以满足不同的工艺和生产需要。加热形式有夹套电加热、盘管加热，该设备结构设计合理、工艺先进、经久耐用，并具有操作简单、使用方便等。
产品结构
搅拌罐的结构：搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成，还可根据工艺要求配置加热装置或冷却装置。
搅拌罐体、搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。搅拌罐体与搅拌罐盖可采用法兰密封联结或焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、安全放空等工艺管孔。搅拌罐盖上部配置有传动装置（电机或减速器），由传动轴驱动搅拌罐内的搅拌器。轴封装置可采用机封或油封、迷宫密封等多种形式(根据用户需要确定)。由于用户生产工艺要求不同，搅拌器可配置浆式、锚式、框式、螺旋式等多种形式。如有其他要求可与本厂联系，另行设计制作。
搅拌轴
搅拌罐中的电动机输出的动力是通过搅拌轴传递给搅拌器的，因此搅拌轴必须足够的强度。同时，搅拌轴既要与搅拌器连接，又要穿过轴封装置以及轴承、联轴器等零件，所以搅拌轴还应有合理的结构、较高的加工精度和配合公差。
按支承情况，搅拌轴可分为悬臂式和单跨式。悬臂式搅拌轴在搅拌罐内部不设置中间轴承或底轴承，因而维护检修方便，特别对洁净度要求较高的生物、食品或药品搅拌设备，减少了设备内的构件，故应优先选用。
内构件
包括挡板、盘管、导流筒、气体分布器等。
为消除搅拌容器内液体的打旋现象，使被搅拌的液体上下翻腾而达到均匀的混合，通常需要再搅拌容器内加挡板。通常挡板的宽度约为容器内直径的1/12～1/10，其中设备内的附件如温度计、传热蛇管或各种支撑体也可以起到一定的挡板作用的，但往往达不到“全挡板条件”。通常增加挡板数计其宽度，功率消耗也会增加，但增加到一定值以后，功率消耗就不会再增加，此时的工况就称为“全挡板条件”。
机械密封
搅拌罐的机械密封是把转轴的密封面从轴向改为径向，通过动环和静环两个端面的相互贴合，并作相对运动达到密封的装置，又称端面密封。机械密封的泄漏率低，密封性能可靠，功耗小，使用寿命长，无需经常维修，且能满足生产过程自动化和高温、低温、高压、高真空、高速以及各种易燃、易爆、腐蚀性、磨蚀性介质和含固体颗粒介质的密封要求。
与其它封相比，机械密封具有以下优点：
1、密封可靠，在长期运转中密封状态稳定，泄漏量很小;
2、使用寿命长，在油、水介质中一般可达1-2年或更长，在化工介质中一般能工作半年以上；
3、摩擦功率消耗低；
4、轴或轴套基本上不磨损；
5、维修周期长，端面磨损后可自动补偿，一般情况下不需经常性维修；
6、抗振性好，对旋转轴的振动、偏摆以及轴对密封腔的偏斜不敏感；
7、适用范围广，能用于高温、低温、高压、真空、不同旋转频率，以及各种腐蚀性介质和含磨粒介质的密封。
正是由于机械密封的上述优点，其在搅拌罐设备上已被**使用。
机械密封有单端面机械密封和双端面机械密封两种，单端面机械密封价格较低，当单端面机械密封不能达到要求时，需用双端面机械密封。
当搅拌介质为剧毒、易燃、易爆，或较为昂贵的高纯度物料，或者需要在高真空状态下操作，对密封要求很高，且填料密封和机械密封均无法满足时，可选用全封闭的磁力传动装置。
传动装置
搅拌设备的传动装置包括电动机、变速器、联轴器、轴承及机架等。其中搅拌驱动机构通常采用电动机和变速器的组合或选用带变频器的电机，使搅拌达到需要的转速。
传动装置的作用是使搅拌轴以所需的转速转动，并保证搅拌轴获得所需的扭矩。在大多数搅拌设备中，搅拌轴只有一根，且搅拌器以恒定的速度向一个方向旋转。然而也有一些特殊的搅拌设备，为获得更佳的混合效果，可以在一个搅拌设备内使用两根搅拌轴，并让搅拌器进行的复杂的运动，如往复动式、往复式、行星式等。
电机
搅拌设备的搅拌轴通常由电动机驱动。由于搅拌设备的转速一般都比较低，因而电动机绝大多数情况下都是与变速器组合在一起使用的，有时也采用变频器直接调速。为此，选用电动机时，应特别考虑与变速器匹配问题。
搅拌器
搅拌器又被称作叶轮或桨叶，它是搅拌设备的主要组成部件。根据搅拌器的搅拌釜内产生的流型，搅拌器基本上可以分为轴向流和径向流两种。例如，推进式叶轮、新型翼型叶轮等属于轴向流搅拌器，而各种直叶、弯叶涡轮叶轮则属于径向流搅拌器。
搅拌器通常自搅拌釜顶部中心垂直插入釜内，有时也采用侧面插入，底部伸入或侧面伸入方式。应依据不同的搅拌要求选择不同的安装方式。
搅拌器种类
①旋桨式搅拌器 由2～3片推进式螺旋桨叶构成，工作转速较高,叶片外缘的圆周速度一般为5～15m/s。旋桨式搅拌器主要造成轴向液流，产生较大的循环量，适用于搅拌低粘度 (<2Pa·s)液体、乳浊液及固体微粒含量低于10%的悬浮液。搅拌器的转轴也可水平或斜向插入槽内，此时液流的循环回路不对称，可增加湍动，防止液面凹陷。
②涡轮式搅拌器 由在水平圆盘上安装2～4片平直的或弯曲的叶片所构成。桨叶的外径、宽度与高度的比例，一般为20:5:4，圆周速度一般为 3～8m/s。涡轮在旋转时造成高度湍动的径向流动，适用于气体及不互溶液体的分散和液液相反应过程。被搅拌液体的粘度一般不超过25Pa·s。
③桨式搅拌器 有平桨式和斜桨式两种。平桨式搅拌器由两片平直桨叶构成。桨叶直径与高度之比为 4～10,圆周速度为1.5～3m/s，所产生的径向液流速度较小。斜桨式搅拌器的两叶相反折转45°或60°，因而产生轴向液流。桨式搅拌器结构简单，常用于低粘度液体的混合以及固体微粒的溶解和悬浮。
④锚式搅拌器 桨叶外缘形状与搅拌槽内壁要一致，其间只有很小间隙,可去除附在槽壁上的粘性反应产物或堆积于槽底的固体物，保持较好的传热效果。桨叶外缘的圆周速度为0.5～1.5m/s,可用于搅拌粘度高达 200Pa·s的牛顿型流体和拟塑性流体（见粘性流体流动。唯搅0～500Pa·s)及拟塑性流体，通常在层流状态下操作。
加热冷却装置
一般是使用单位根据物料是否加热或干燥或冷却而定。在定制范围内，温度应为200℃以下，使用压力低于0.1Mpa。加热方式可根据使用单位的生产条件而定。加热方式有热油等介质循环和直接电加热两种。热油等介质循环是导热油在另配置的加热罐内加温到一定温度后，通过热油泵进行输送循环；直接加热是夹套上直接安装电加热管，使导热油加热到所需温度（温度可根据实际情况调节）。冷却循环是采用水在夹套内外循环，使物料在一定的温度下不产生结块或粘性。也可根据用户要求增加盘管等形式进行加热或冷却。
（注：一般使用加热或冷却介质是采取低管口进，高管口出的原理）
标准操作流程
1. 使用
①检查设备是否为“正常”，确认设备已清洁并符合要求。
② 检查搅拌浆与电机的连接是否牢固可靠。
③ 根据所处理料液的量选择搅拌罐，一般料液样品量不小于搅拌罐容积的1/3。
④ 慢慢调节调速旋钮（变频调速度器）使搅拌速度缓慢加大，一直到所需速度即可。调速范围为80--1400 r/min。
⑤ 将调速旋钮旋到速度为零的位置上。
⑥ 加入料液，打开电源开关。
⑦ 设备使用完毕后，关闭电源。
⑧ 按《搅拌罐清洗消毒标准操作规程》进行清洗消毒。
⑨ 填写相关记录。
2. 注意事项
① 应注意搅拌浆转子与容器之间的距离，如果是玻璃容器应该注意搅拌速度不能过快。
② 如果需要处理样品，必须先关闭电源开关，并把速度旋钮调至初始值，然后再重复以上操作。
③ 如发生严重火花，必须立即停机检查,予以修理,以免造成更大损失.
④ 使用中若出现电机不转情况,应先检查电源,调速器,保险丝及电机电刷等.若系调速部分或电机损坏,应通知维修人员检修。
安装调试
1、请检查设备在运输中是否存在严重损伤及严重变形的地方，以及检查设备的紧固件是否有松掉等现象！
2、请用户采用预埋地脚螺栓的方式，在牢固的基础上对该设备进行水平安装。
3、请在专业人士的指导下，进行设备、电气控制装置及配件的正确安装，并检查管路是否畅通,安装的仪表是否正确,是否有损坏现象.启动设备前请检查设备内外及周边是否有影响该设备正常运转的人或物体存在，以免发生危险。
4、安装好后，请首先进行几秒钟的试运行，确定无电气短路或无异常声响后，方可进行短时间的试转。
5、若搅拌罐上配有机械密封，在主机启动前其机封润滑槽内必须注入适量的10#或缝纫机油，其机封冷却腔内必须通入冷却水，以便机封装置得到良好的润滑和冷却。机封在出厂时未调节，在安装完毕后按照安装使用说明书调节机封至合适位置，方可正常运行(根据用户需要)。
6、设备在正常运转后，请检查轴承温度，运行平稳度，密封性等，以及仪表是否正常，确认正常后方可投料运行，
使用维护
1、本设备为常压设备，换热器若管路畅通也视为常压，若压力超高请检查进出口是否有堵塞现象。
2、减速器内应装40#--50#机油或70#--90#极压工业齿轮油，初始运行20天（每天工作8小时）后，更换机油并清洗油箱内的油污，以后每3—5个月更换一次并清洗油箱。（无减速机除外）
3、若配置有冷凝器，可根据换热的效果来判断是否该对其进行清洗换热管道。
4、搅拌罐体内装载量应严格按照不超过搅拌罐体的有效容积，严禁过载使用，以免烧坏电机或损坏减速机等部件。
5、设备若长期不用，应全部清洗干净，各处注入润滑油并切断电源。
用途特性
适用物料在一定压力下进行机械搅拌易燃、易爆、异味的物料及其它溶解、蔑菌，发酵过程需长时间恒压运转的设备。更适用于生物工程在生产过程不准许有任何微量泄漏与污染的设备。
|
|
