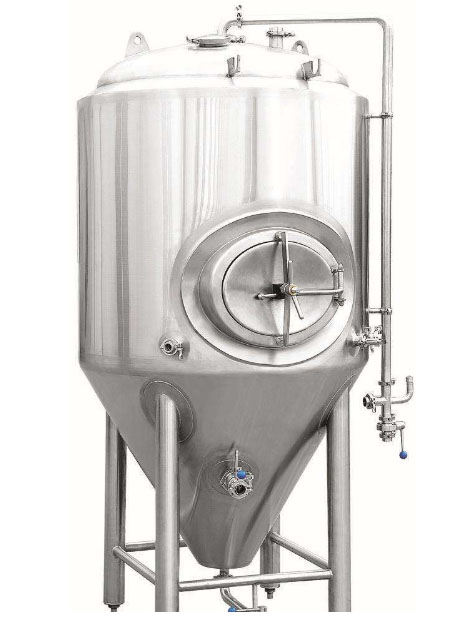

一、啤酒发酵罐结构构成

  啤酒发酵罐主要由罐体、夹套构成，保温介质、支撑、发酵专门的取样放料阀、冷却液进出口、温度传感器接口、压力传感器、空气呼吸器、CIP接口等组件。

    啤酒发酵罐罐体一般采用SUS304/SUS316L高级不锈钢材质，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头，安全卫生无死角，符合国家GMP卫生标准。

   啤酒发酵罐罐体材质均采用高级不锈钢材质，内外表面均采用抛光处理，抛光精度≤Ra0.4,可防止物料粘壁，且易清洗;

  啤酒发酵罐在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制发酵过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、发酵批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印。

另外，配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。

 二、啤酒发酵罐的结构特性

1、啤酒发酵罐罐顶部分： 啤酒发酵罐罐顶为一圆拱形结构，中央开孔用于放置可拆卸的大直径法兰，以安装CO2和CIP管道及其连接件，罐顶安装防真空阀、过压阀和压力传感器等，罐内侧装有洗涤装置，也安装有供罐顶操作的平台和通道。

2、啤酒发酵罐罐体部分 啤酒发酵罐罐体为圆柱体，是罐的主体部分。发酵罐的高度取决于圆柱体的直径与高度。由于罐直径大耐压低，一般锥形罐的直径不超过6m。罐体的加工比罐顶要容易，罐体外部用于安装冷却装置和保温层，并留一定的位置安装测温、测压元件。罐体部分的冷却层有各种各样的形式，如盘管、米勒扳、夹套式，并分成2～3段，用管道引出与冷却介质进管相连，冷却层外覆以聚氨酯发泡塑料等保温材料，保温层外再包一层铝合金或不锈钢板，也有使用彩色钢板作保护层。

3、啤酒发酵罐圆锥底部分 啤酒发酵罐圆锥底的夹角一般为60º～80º，也有90º～110º，但这多用于大容量的发酵罐。发酵罐的圆锥底高度与夹角有关，夹角越小锥底部分越高。一般罐的锥底高度占总高度的1/4左右，不要超过1/3。啤酒发酵罐圆锥底的外壁应设冷却层，以冷却锥底沉淀的酵母。锥底还应安装进出管道、阀门、视镜、测温、测压得传感元件等。 此外，罐的直径与高度比通常为1：2～1：4，总高度比较好不要超过16m，以免引起强烈对流，影响酵母和凝固物的沉降。啤酒发酵罐罐材料可用不锈钢或碳钢，若使用碳钢，罐内壁必须涂以对啤酒口味没有影响的且无毒的涂料。发酵罐工作压力可根据罐的工作性质确定，一般发酵罐的工作压力控制在0.2～0.3MPa。罐内壁必须光滑平整，不锈钢罐内壁要进行抛光处理，碳钢罐内壁涂料要均匀，无凹凸面，无颗粒状凸起。

  不锈钢啤酒发酵罐属于不锈钢容器设备，是常用的一种发酵罐，专门用来制作啤酒等酒类产品;也适用于乳品、果汁饮料、医药化工或生物工程等领域。

 三、啤酒发酵罐的维护保养

  1、啤酒发酵罐可在线CIP清洗、SIP灭菌(121°C/0.1MPa);

  2、啤酒发酵罐具有节能、消声、耐腐蚀、生产力强，清洗和操作方便等优点;

  3、啤酒发酵罐适宜的径高比设计，按需定制搅拌装置，节能，搅拌、发酵效果好;

4、啤酒发酵罐内罐体表面镜面抛光处理(粗糙度Ra≤0.4µm);各进出管口、视镜、人孔等工艺开孔与内罐体焊接处均采用拉伸翻边工艺圆弧过渡，光滑易清洗无死角，保证生产过程的可靠性、稳定性。
