球形浓缩器主要适用于中西药、淀粉糖、食乳品、生物制药、化工等行业对热敏性物料的浓缩、蒸馏以及有机溶媒(如酒精)等的回流浓缩提取，能有效降低对热敏性物料有效成分的破坏。该设备与物料接触部分均采用高级不锈钢材质制造，具有良好的耐腐蚀性，符合GMP安全卫生标准，广泛应用于中药、保健品等领域相关料液的真空浓缩结晶、收膏蒸馏、酒精回收等。
一、球形浓缩器结构构成

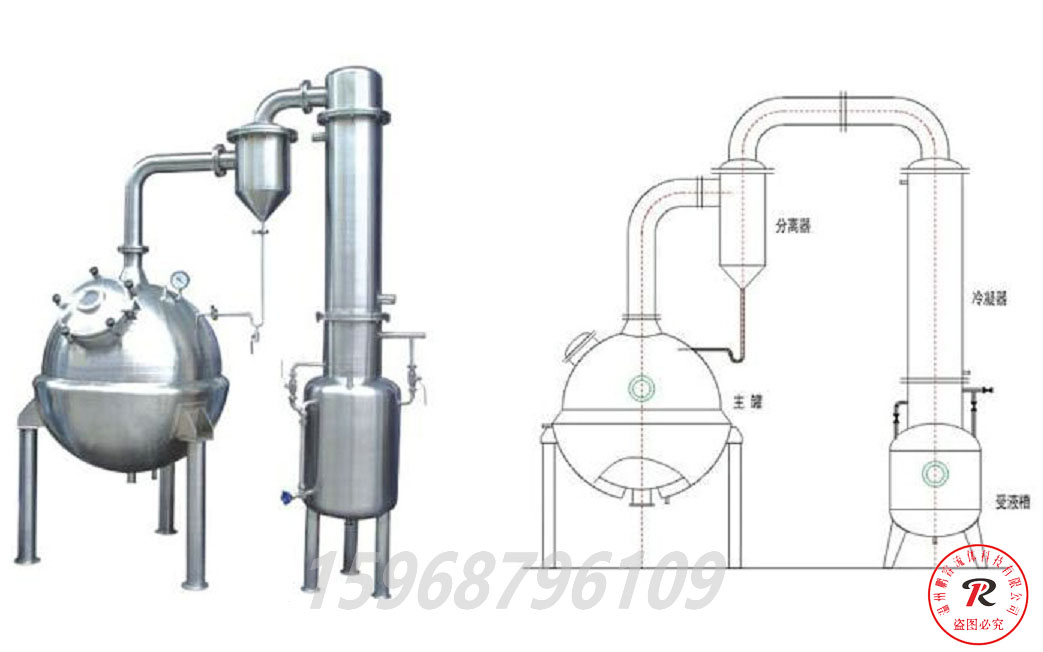

该设备主要由浓缩罐、加热器、冷凝器、汽液分离器、冷却器、受液罐等构成，另外配备搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进(出)料口、支撑、温度传感器、CIP接口等组件。
球形浓缩器主体设备均采用SUS304/316L高级不锈钢制作而成，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头，安全卫生无死角，符合国家GMP卫生标准;
球形浓缩器在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制浓缩过程相关参数。控制系统包括灭均界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印;
另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。
二、球形浓缩器结构特点
1、球形浓缩器主体设备均采用SUS304/316L高级不锈钢材质制作而成，内外精抛光，防止物料粘壁，不易结垢、堵塞、粘壁、起泡，容易清洗;
2、该浓缩器为夹套结构，冷凝器为列管式结构，冷却器为盘管式结构;
3、设备传热性能好，蒸发效率高，采用二效同时蒸发，二次蒸汽的到充分利用，与单效相比，能耗总量可降低40%左右，冷凝冷却面积大，回收效果好;采用推拉式自锁专利技术出渣门，不锈钢硬管出液，安全可靠，滴液不漏;
4、根据工艺需要，可实现负压、常压等多种提取浓缩操作，切换阀门即可，操作简便;采取减压浓缩操作，蒸发温度低，可安装搅拌器，提高蒸发速度，防止物料粘连、减少泡沫形成，提升成品浓度;
5、整机结构紧凑，占地面积小;溶剂在设备内密闭循环使用，可减少50%以上投入量，投资小，效益高，有效降低环境污染，符合GMP标准要求。
三、球形浓缩器产品概述
|
规格型号
|
QN-300
|
QN-500
|
QN-700
|
QN-1000
|
|
容积（L）
|
300
|
500
|
700
|
1000
|
|
蒸发能力（kg/h）
|
70
|
120
|
145
|
195
|
|
夹套压力(MPa)
|
0.3
|
|
真空度(MPa)
|
0.06-0.085
|
|
加热面积(㎡)
|
1.1
|
1.6
|
2.7
|
3.1
|
|
冷凝面积(㎡)
|
3.0
|
6.0
|
8.0
|
10.0
|
|
耗汽（kg/h）
|
80
|
140
|
160
|
220
|
|
设备重量(kg)
|
380
|
450
|
630
|
950
|
|
外形尺寸(㎜)
|
长
|
1900
|
2100
|
2200
|
2400
|
|
宽
|
1100
|
1200
|
1300
|
1500
|
|
高
|
2300
|
2500
|
2600
|
2600
|
五、球形浓缩器质量标准
设计、制造、监检、检验执行：
1. SFDA 《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》(GB50457-2008)
3. GAMP药品生产自动化管理规范
4. NB/T47003.1-2009《钢制焊接常压容器》
|
